一、概述

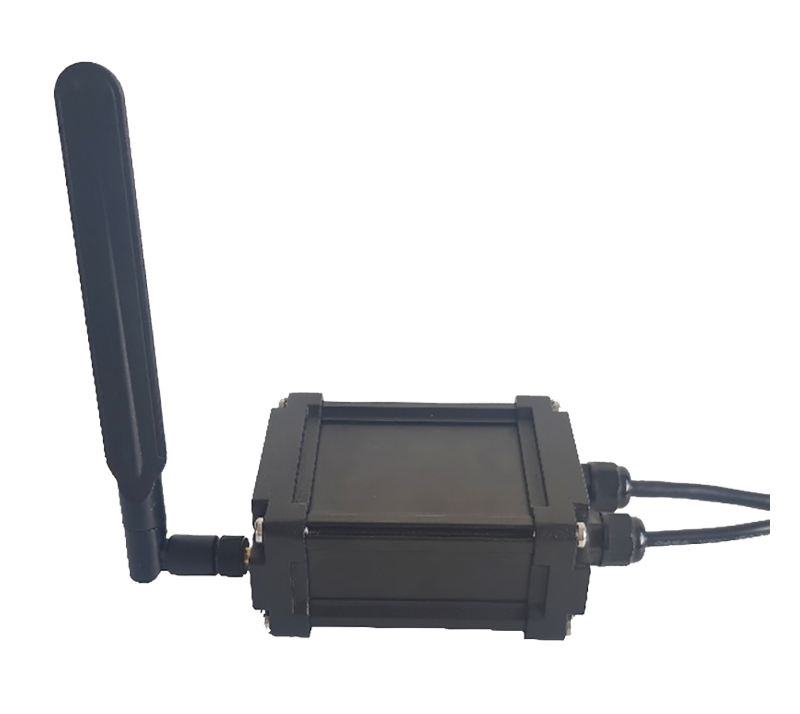

JM1813E單通道Modbus轉4G路由器，通過4G網絡將Modbus傳感器數據上傳到遠端云服務器的設備，設備可實現遠程監控及控制，支持基站定位。設備內置鋰電池及充電電路，通過外接電源或太陽能板充電，充電電壓范圍DC9-28V。設備提供一路12V激勵電源及一路RS485接口供傳感器接入。設備自帶32M內存，設備具有干簧管復位功能。

二、應用范圍

?適用于橋梁、房屋等大型結構、工程機械、港口機械等大型設備的運營狀況長期在線監測

?傳感器測點布設較為分散，需要無線遠程實時數據采集的場景

三、系統特點

?使用簡單方便，整個系統具有較高的實用性和穩定性；

?結構緊湊，體積輕巧，具有廣泛的使用價值；

?傳輸距離無限，可實現單點和群點的任意組合

?自帶供電管理系統，不采集時進入超低耗電休眠模式，內置電池續航能力強，外接太陽能供電系統，可對電池電量和太陽能板供電電壓實時監測，保證現場供電系統安全可靠

?系統節省了信號傳輸電纜和通訊電纜，測量數據實時上傳云平臺及客戶端網頁，系統組網簡便快捷經濟

?客戶端網頁平臺簡單易操作，主要功能有：在線測量(單次采集，連續采集) 、定時測量、離線測量 、越限報警、數據庫管理(SQL Server 大型網絡數據庫)、成果輸出(表，圖)等

四、系統組成

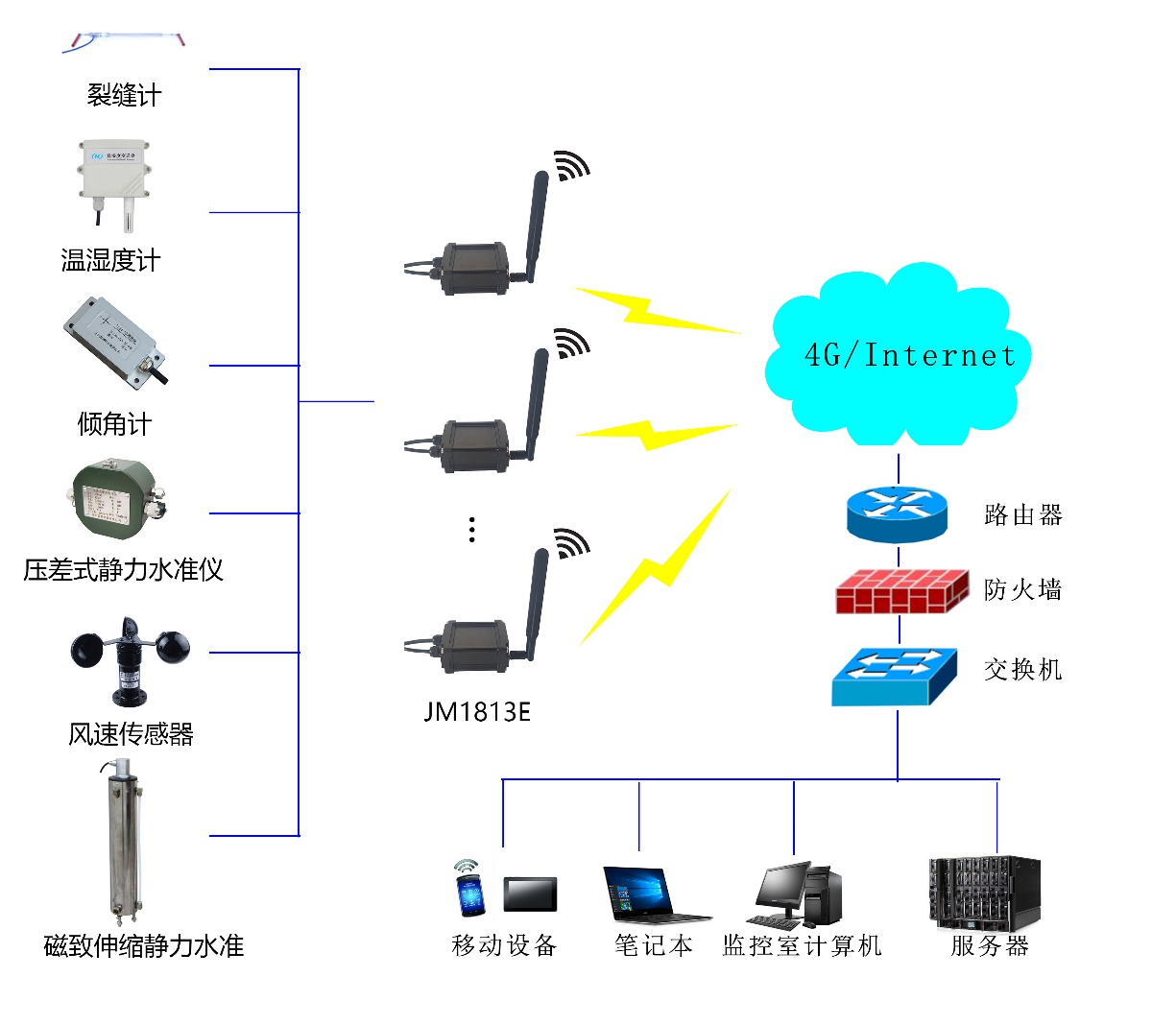

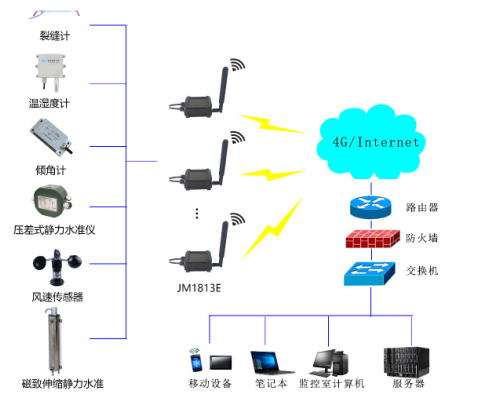

系統連接示意圖

五、主要性能指標

1.通道數：?jiǎn)瓮ǖ?/p>

2.采樣速率：根據設置

3.通訊方式：4G

4.RS485讀數：標準Modbus協議

5.電池容量：3.7V/5.2AH

6.內置flash：32M

7.充電電壓：DC9-28V

8.激勵電源：12V（可定制24V）

9.工作方式：定時采集，休眠

10.接線方式：激勵電源正：紅

激勵電源負：黑

RS485A：黃

RS485B：綠

外殼地：屏蔽層

11.功耗：低3.7V/0.6mA

12.防護等級：IP67

13.外形尺寸（L*W*H）：97mm×80mm×45mm

14.重量：450g
